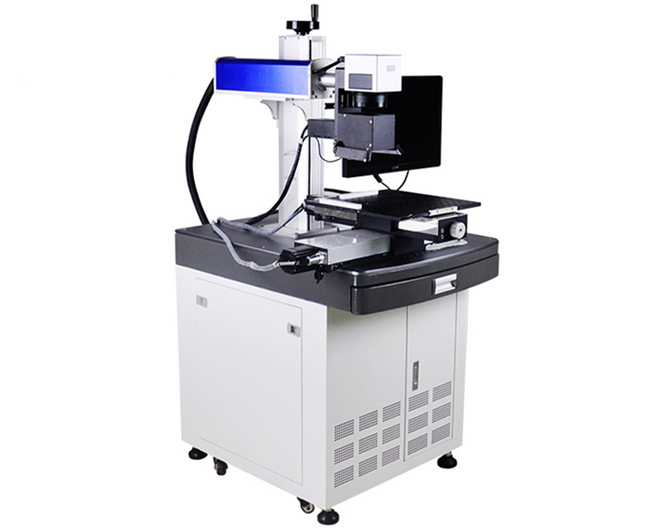

在線流水線CCD視覺激光打標機：技術參數與選型指南

在工業自動化飛速發展的今天，在線流水線CCD視覺激光打標機已成為現代智能工廠不可或缺的加工設備。它通過將CCD視覺定位系統與激光打標技術完美結合，實現了在流水線上對產品進行高精度、高效率的自動化打標，極大地提升了生產效率和產品質量。

一、核心技術原理

CCD視覺激光打標系統主要由硬件觸發設備、光學系統、相機、采集卡、工控機和打標設備等組成。

其工作流程是：當硬件觸發設備檢測到工件進入相機采集區域，會立即向軟件系統發送信號；系統隨后控制相機采集圖像，對圖像進行標定、定位等數據分析，最后將定位結果發送給打標設備完成打標操作。

與傳統激光打標機相比，CCD視覺激光打標機對產品的擺放沒有要求，任意角度都可自動定位，真正實現了自動化操作，節省了人工成本的同時，也提升了工作效率。

二、關鍵參數詳解

為了幫助您全面了解在線流水線CCD視覺激光打標機的技術特性，以下是核心參數表格：

參數類別	參數項	典型值/范圍	技術說明
基本參數	打標精度	0.02mm	決定打標圖案和文字的精細程度
	重復精度	0.02mm	保證批量產品打標位置一致性
	打標范圍	標配180*180mm	可根據需求定制，可選50-300mm
	打標速度	5000-9000mm/s	影響生產節拍和效率
視覺系統	定位方式	CCD視覺定位	核心定位技術
	多角度識別	0~360°	實現任意角度自動定位
	系統定位精度	±0.4個像素	視覺系統定位準確性
	系統角度偏差	±0.5度	視覺系統角度識別精度
激光系統	激光類型	光纖/紫外/CO2	根據不同材料選擇
	激光功率	3W-50W	根據工藝要求選擇
	光束質量	M2<1.5	影響打標質量和精度
	最小字符	0.15-0.5mm	可打標的最小文字尺寸
電氣參數	電源電壓	220V	標準工業電壓
	額定功率	1000W	設備運行能耗

三、應用領域分析

CCD視覺激光打標機適用于廣泛的行業領域，包括：

- 電子元器件：變壓器、繼電器、連接器等塑膠制品打標

- 汽車零部件：各類精密五金件的標識追溯

- 醫療配件：高精度、高清晰度的醫療設備標記

- 日用五金：眼鏡鐘表、服裝拉鏈、小五金零件等

- PCB/FPC電路板：電子電路板的標識打標

四、市場主流機型對比

市場上多家企業提供CCD視覺激光打標機產品，如：

- 博特精密科技：提供BT-VF20-CCD型號視覺激光打標機，打標精度達0.02mm，打標速度9000mm/s

- 星博激光設備：Xin-UV03型號CCD視覺激光打標機，可實現任意角度自動定位

- 中雕激光：支持多種激光類型，可選配不同分辨率的相機系統

四、個人觀點與行業展望

作為一名長期關注工業激光領域的觀察者，我認為CCD視覺激光打標技術正處于快速發展階段。未來，隨著人工智能和機器學習技術的引入，視覺定位的準確性和適應性將進一步提高。同時，集成化、模塊化的設計理念將使設備安裝和維護更加簡便，多功能一體化的設備將成為市場新需求。

對于計劃引入此類設備的企業，我建議不要過分追求單一參數指標，而應綜合考慮設備穩定性、供應商技術服務能力和系統升級擴展性。選擇與自身產品特點和生產節拍相匹配的設備，才能最大化投資回報。

五、常見問題解答(FAQ)

1. CCD視覺激光打標機與傳統激光打標機的主要區別是什么？

CCD視覺激光打標機通過相機采集產品圖像并進行位置分析，能夠自動識別產品位置和角度，無需使用昂貴的精密夾具對工件進行定位。而傳統激光打標機需要工件精確定位，依賴夾具保證位置一致性。

2. 視覺激光打標機對工作環境有什么特殊要求？

視覺激光打標機對環境光線有一定要求，避免強直射光干擾相機成像。同時，工作環境溫度一般在15℃-35℃，保持適當清潔度，避免過多粉塵影響光學系統和成像質量。

3. 設備打標效果出現深淺不一可能是什么原因造成的？

打標深淺不一可能由多種因素導致：鏡頭有污漬或擦傷；光路出現偏離；打標速度過快；填充方式不合理；電流設置過小；工件表面未在焦平面上等。需要逐一排查這些可能原因。

4. 如何保證視覺定位的準確性？

保證視覺定位準確性需要：選擇合適分辨率的相機；保證適當的光源亮度、對比度和曝光時間；定期進行系統標定；根據實際情況對視覺抓取參數（相似度、模板角度等）進行調整。

5. 設備打標斷斷續續可能是什么原因？如何解決？

打標斷斷續續可能原因包括：激光功率不足；打標速度過快；焦距不準確；光學系統臟污；激光源問題；電源不穩定等。解決方法包括：調整功率和速度參數；重新調整焦距；清潔光學鏡片；檢查激光器和電源穩定性。

在線流水線CCD視覺激光打標機作為智能制造的重要組成部分，正以其高精度、高效率和靈活性為現代制造業注入新的活力。隨著技術的不斷進步，它將在更廣泛的領域展現其價值，推動工業自動化向更高水平發展。
