激光模切機CCD識別偏移常見誤區

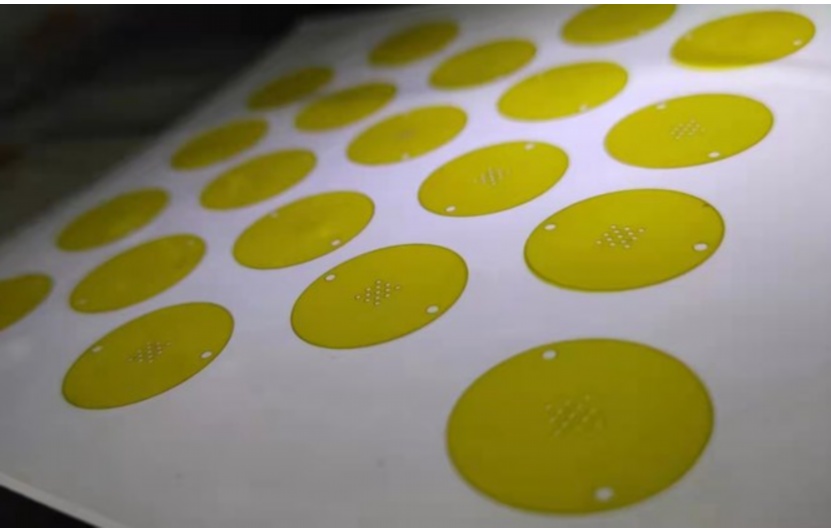

在現代高精度的印刷包裝行業，激光模切機以其靈活性、高效率和無需刀模的優勢，已成為印后加工的關鍵設備。而CCD視覺識別系統，則是激光模切機的“眼睛”，它通過捕捉材料上的標記點，確保激光切割路徑與印刷圖案精準對位。然而，在實際生產中，“CCD識別偏移”是操作人員最常遇到也最令人頭疼的問題之一。

許多人在處理此問題時，容易陷入一些思維和操作上的誤區，導致問題反復出現，嚴重影響生產效率和產品良率。

本文將深入剖析激光模切機CCD識別偏移的五大常見誤區，并提供系統性的解決思路。

誤區一：盲目調整補償值，治標不治本

當發現切割位置偏移時，許多操作者的第一反應是進入設備參數，修改X、Y軸的補償值。這看似是最直接、最快速的解決方法。

誤區分析：

補償值是一個“全局偏移”修正。它假設整版材料的偏移是均勻一致的。然而，偏移的原因可能非常復雜，如鏡頭畸變、機械振動、材料局部拉伸等，這些都會導致非均勻性偏移。盲目修改補償值，可能會讓某個區域的切割變準，但其他區域（尤其是版面的四個角）的誤差反而更大。這是一種“拆東墻補西墻”的做法，掩蓋了問題的真正根源。

正確做法：

1.先診斷，后治療：首先，觀察偏移的規律。是整體偏移，還是局部偏移？是固定方向，還是隨機跳動？

2.使用校準板：定期使用高精度的標準校準板對CCD系統進行標定。這個過程會自動計算出鏡頭的畸變參數和坐標系的比例關系，從根源上修正系統誤差，遠比手動補償更科學、更全面。

3.補償值作為微調手段：只有在確認是均勻、微小的系統性偏差時，才使用補償值進行最終的精調。

誤區二：忽視硬件基礎，只關注軟件參數

CCD識別是一個集光學、機械、電子于一體的系統。很多人一遇到問題就鉆進軟件菜單里，卻忽略了最基礎的硬件狀態。

誤區分析：

軟件參數是基于硬件在理想狀態下設置的。如果硬件本身出了問題，再完美的參數也無濟于事。

鏡頭污染：鏡頭上微小的灰塵、油污會散射光線，導致標記點成像模糊、邊緣定位不準。

光源衰減或不均：CCD光源亮度不足或照射不均，會使標記點與背景的對比度下降，識別算法難以找到精確的中心。

機械松動：相機固定螺絲、傳動皮帶松動，都會導致相機在運動過程中發生輕微晃動，造成識別位置隨機漂移。

正確做法：

1.建立日常點檢制度：每天開機前，用無塵布和酒精清潔CCD鏡頭和保護玻璃。

2.檢查光源亮度：觀察照明是否均勻明亮，如有必要，及時更換老化的LED光源。

3.定期緊固與保養：按照設備保養計劃，檢查并緊固關鍵部位的螺絲，確保機械結構的穩定性。

誤區三：標記點設計不合理，讓CCD“難堪”

CCD系統并非萬能，它對標記點的識別能力有特定要求。很多偏移問題根源在于前期印刷的標記點本身就不合格。

誤區分析：

尺寸過小或過大：標記點太小，像素點不足，中心定位精度低；太大則容易受印刷變形影響，且可能進入切割區域。

對比度不足：使用與底色相近的顏色（如淺黃標記印在白卡上），CCD難以將其從背景中分離出來。

形狀不規則：設計成復雜的形狀，或者印刷時有毛刺、飛墨，導致算法計算中心點時產生偏差。

位置太靠邊：標記點過于靠近材料邊緣，在搬運和上料過程中容易破損或卷曲。

正確做法：

1.標準化標記點：與印前部門制定嚴格的標記點標準。推薦使用實心圓，直徑在2-3mm之間。

2.確保高對比度：使用與底色反差最大的顏色，通常黑色是最佳選擇。

3.合理布局：標記點應放置在版面內且對稱分布，至少使用三個點以校正材料的旋轉和拉伸。

誤區四：忽略環境與材料特性

生產環境和工作對象（材料）的動態變化，是導致CCD識別不穩定的重要因素。

誤區分析：

環境振動：設備附近有其他大型設備（如空壓機、沖床）運行，產生的振動會直接傳遞到相機，導致圖像采集瞬間模糊。

環境光線干擾：強烈的環境光（尤其是太陽光或頻閃燈）照射在材料表面，會干擾CCD自帶光源的照明效果，造成識別錯誤。

材料變形：紙張、薄膜等材料對溫濕度敏感。印刷過程中的拉伸、干燥收縮，或者存放不當導致的荷葉邊、緊邊，都會使實際圖案與理論位置不符。

正確做法：

1.改善設備環境：將模切機安裝在穩固的地面上，并與其他振源隔離。為設備窗戶加裝防光罩或窗簾。

2.控制車間溫濕度：保持生產環境的恒溫恒濕，讓材料性能穩定。

3.上機前處理材料：對于易受潮的材料，提前放入車間進行溫濕度平衡。對于已經變形的材料，應謹慎使用或做報廢處理。

誤區五：參數設置“一刀切”，不懂靈活變通

不同的材料、不同的標記點狀況，需要不同的CCD識別參數。用一套參數應對所有情況，必然會出現問題。

誤區分析：

識別閾值固定：閾值是區分標記點和背景的臨界值。對于反光材料，閾值需要調低；對于啞光材料，閾值可能需要調高。固定不變的閾值無法適應所有場景。

搜索范圍過大或過小：搜索范圍設置過大，會增加處理時間，并可能誤識別到類似的圖案；設置過小，則可能在材料有較大初始偏移時找不到標記點。

忽略濾波功能：軟件中的濾波功能（如平滑濾波、形態學濾波）可以有效地去除圖像噪點，優化標記點形狀，但設置不當也會濾掉有效信息。

正確做法：

1.建立材料參數庫：為每類常用材料（包括其特定的印刷狀態）保存一套優化過的CCD參數（如閾值、曝光時間、濾波強度等）。

2.先“教導”，后運行：在更換新材料或新印品時，務必重新“教導”CCD認識標記點，并微調參數，確保識別框穩定、精準地套在標記點上。

3.理解參數含義：操作人員應接受培訓，理解核心參數的意義和作用，以便在遇到問題時能做出正確的調整。

【關于CCD識別偏移的五個問答】

Q1:我們每天都清潔鏡頭，但偏移還是偶爾發生，可能是什么原因？

A1:每天清潔鏡頭是好習慣，但偶爾偏移說明存在間歇性干擾。請重點檢查：

1.氣源波動：檢查空氣壓縮機是否穩定，氣管是否有漏氣或折彎。氣壓突變會導致平臺微小振動。

2.電氣干擾：檢查相機、光源的線纜是否完好，附近是否有大功率電機突然啟動造成電壓波動或電磁干擾。

3.材料一致性：同一批材料中，可能個別卷筒或紙張存在輕微的、不均勻的變形。

Q2:為什么校準后，切割前幾個很準，但越往后跑偏越嚴重？

A2:這種現象通常指向材料在加工過程中的動態形變。

1.激光熱效應：激光切割產生的熱量會使周圍材料受熱膨脹，隨著切割的進行，熱量累積，導致材料整體尺寸發生變化。可以嘗試優化激光路徑，采用跳切模式分散熱量，或適當降低激光功率。

2.收放料張力：放料張力過大或收料張力不穩定，會在加工過程中持續拉扯材料，造成拉伸或壓縮。需要檢查和調整張力控制系統。

Q3:手動設定的補償值，為什么每次開機后似乎就“失效”了？

A3:這極有可能是設備沒有正確執行“回零”或“原點復位”操作。

1.機械原點漂移：設備的機械原點傳感器可能存在微小誤差或松動，導致每次開機后，機器認定的初始位置有細微差別。

2.軟件記憶問題：檢查設備軟件，確認修改的補償值是否已成功保存到系統配置文件中。有時重啟后軟件會恢復默認配置。

3.解決方法是：確保設備完成充分預熱后進行一次精確的原點復位，然后再進行生產。

Q4:對于有大面積底色的印品，標記點識別總是困難，有什么技巧？

A4:大面積底色容易造成“同色干擾”，可以嘗試以下方法：

1.改變標記點設計：采用“鏤空”圓環作為標記點，即底色上挖一個圓環，中間留出紙張?jiān)＿@樣能創造極高的對比度。

2.利用“極性”切換：在CCD識別設置中，將識別“極性”從“找黑點”切換到“找白點”，反之亦然，以適應不同的背景。

3.啟用高級濾波：使用軟件中的形態學“開運算”濾波，可以有效消除底色上的細小噪點，讓標記點輪廓更清晰。

Q5:如何建立一個預防CCD偏移的日常維護流程？

A5:一個有效的預防性流程應包含：

1.日檢：清潔鏡頭與玻璃；檢查光源亮度；開機空跑測試識別精度。

2.周檢/月檢：使用校準板進行系統標定；檢查并緊固相機、導軌等關鍵部件螺絲；清潔傳動絲杠或?qū)к墶?/p>

3.生產前確認：核對材料與任務單是否匹配；對新材料進行參數教導和試切驗證。

4.記錄與追溯：建立設備維護日志和問題記錄表，當問題發生時，便于追溯和分析根本原因。

總結

處理激光模切機CCD識別偏移，必須摒棄“頭痛醫頭、腳痛醫腳”的片面思維。它要求我們從硬件、軟件、環境、材料、操作五個維度進行全面、系統的排查。通過建立科學的認知、標準的流程和預防性的維護體系，才能最大限度地減少偏移故障，讓這臺精密的設備持續、穩定地輸出高品質的產品。
